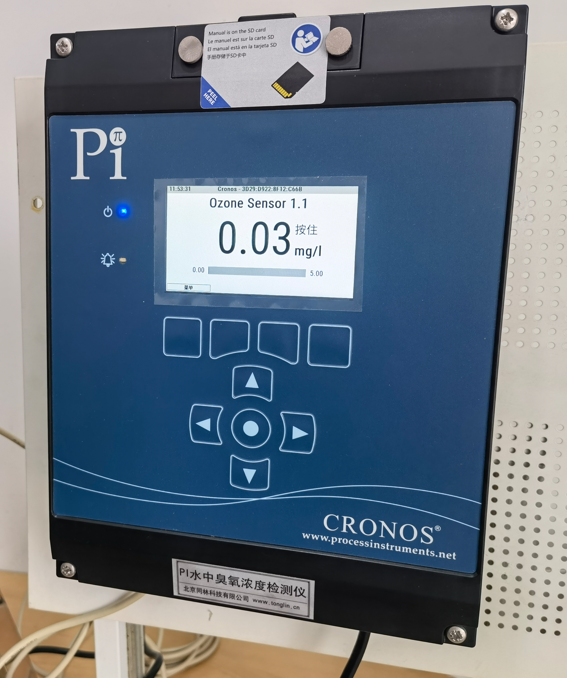

水中臭氧濃度儀技術要求

1 分析儀表

1）分析儀信號應使用 4～20mA 接到控制系統。

2）過程分析儀應包括取樣單元、預處理單元、分析器單元、回收或放空單元、帶微處理器信息處理單元、顯示單元等。為與 DCS 進行數據通信，應考慮通訊接口及通訊協議。

3）室外過程分析儀需安裝在儀表箱內，儀表箱材質 316L不銹鋼，并有相應的保溫伴熱措施。

2 儀表信號

1）需要傳送至控制系統的信號應采用標準電信號。接入控制系統的變送器及閥門定位器選用 4～20mA DC 信號。

2）氣信號采用 20～100kPa 標準信號。

3）標準電信號 4～20mA DC 應疊加 HART 協議。

4）與第三方設備的通訊接口采用 RS-485,Modbus RTU協議。

3 儀表接地

1）裝置儀表接地應采用等電位接地方式，儀表控制系統側設有儀表工作接地和儀表保護接地兩個匯流條，與電氣的接地網相連接。

2）供電電壓大于 36V 的用電儀表系統均應接保護接地，低于 36V 供電的現場儀表，可不做保護接地。220V 電源電纜應提供單獨的接地線（PE）用于接地。所有儀表盤、柜、操作臺必須設置保護接地匯流排。

3）工作接地包括：信號回路接地和屏蔽接地，本質安全儀表接地。信號回路接地指電子設備中的非隔離信號需要建立一個統一的信號參考點，通常為直流電源負極等電位接地。

4）現場盤、儀表電纜橋架、儀表設備、儀表接線箱和儀表密封接頭的儀表保護接地可直接焊接或用接地線與電氣接地網可靠連接；儀表的工作接地應在儀表控制柜側接至儀表工作接地匯流條上。

5）本項目儀表接地設計應符合 SH/T3081-2019 石油化工儀表接地設計規范及 SH/T3164-2012 石油化工儀表系統防雷設計規范。

4 儀表防雷系統

1）為保證設備安全和系統的可靠，根據有關防雷設計規范和本項目當地雷暴日情況確定本項目需要進行儀表系統防雷工程設計，儀表系統防雷工程是一項系統工程，應采用綜合防護的方法，由多專業配合完成。本項目位于多雷區，當

信號電纜在地面以上敷設的水平直線距離大于 100m 或垂直距離大于 10m 時，現場儀表和控制系統兩端應按 SH/T3164-2012 《石油化工儀表系統防雷設計規范》要求設置電涌防護器。

2）儀表系統防雷工程設計，除要求電氣專業設置外部防雷措施，如：接閃器、引下線、接地裝置等，儀表系統防雷工程內部雷電防護措施應包括：電線電纜的屏蔽、機柜的屏蔽、等電位連接和接地、合理布線、配備雷電電涌保護器（SPD）以及采用具有高抗干擾度措施的儀表系統等。

3）現場儀表和控制室儀表，均應布置在直擊雷保護范圍內。

4）電涌保護器（SPD）是保護儀表不受雷電電涌電流的沖擊，減少儀表損壞和相關損失的有效措施之一，但電涌保護器的設置只是防雷工程的一部分，不應以設置電涌保護器來代替防雷工程。電涌保護器應采用免維護型。

5）現場儀表端設置電涌保護器的信號回路，在控制室內的儀表系統端也應設置電涌保護器。儀表系統的同一信號線路端，只設置一級電涌保護器。

6）儀表交流供電線路的防雷設計及電涌保護器選擇應按照相關電氣標準和規范實施。

7）通信網絡采用光纜時，兩端均不應設置電涌保護器。

8）現場儀表優先選用內置集成式電涌保護器。應用于爆炸危險區內的裝配式或通用式電涌保護器應取得中國相關認證機構的防爆合格證。

9）儀表系統防雷工程設計應符合 SH/T3164-2012 石油化工儀表系統防雷設計規范。

5 其它技術要求

1）現場儀表以產品質量可靠、性能好、精度合適、維護方便為選用原則，要充分滿足工藝需要。

2）本項目處于區域冬天氣溫較低，現場安裝的儀表設備及安裝材料應滿足長期在自然環境條件下工作的要求，并且考慮海邊鹽霧環境長期穩定運行。

3）現場電動儀表的防護等級不應低于IP66，浸入水中的部分儀表防護等級應選用IP68。

4）儀表的電氣接口規格及數量應滿足電纜配線需要，單對電纜的電氣接口采用1/2″NPT。

5）就地顯示加遠傳。

6）儀表規格書作為協議附件。

7）儀表防護

現場安裝的電子式儀表防護等級滿足GB/T4208或IEC60529標準規定的IP66防護等級；其他非電子式的現場儀表應至少滿足IP55防護等級。

8）儀表防爆

滿足設計院現場的防爆要求?，F場非防爆。

9）儀表信號

現場儀表采用4～20mADC。

6 提供的對外接口

儀表對外輸出2路4-20mA信號。

7 臭氧氧化池設計水質表

注：賣方保證臭氧濃度儀電極在上述水質情況能正常運行。
